دستگاه شارژ گاز کولر الکتروصنعت ACSS700

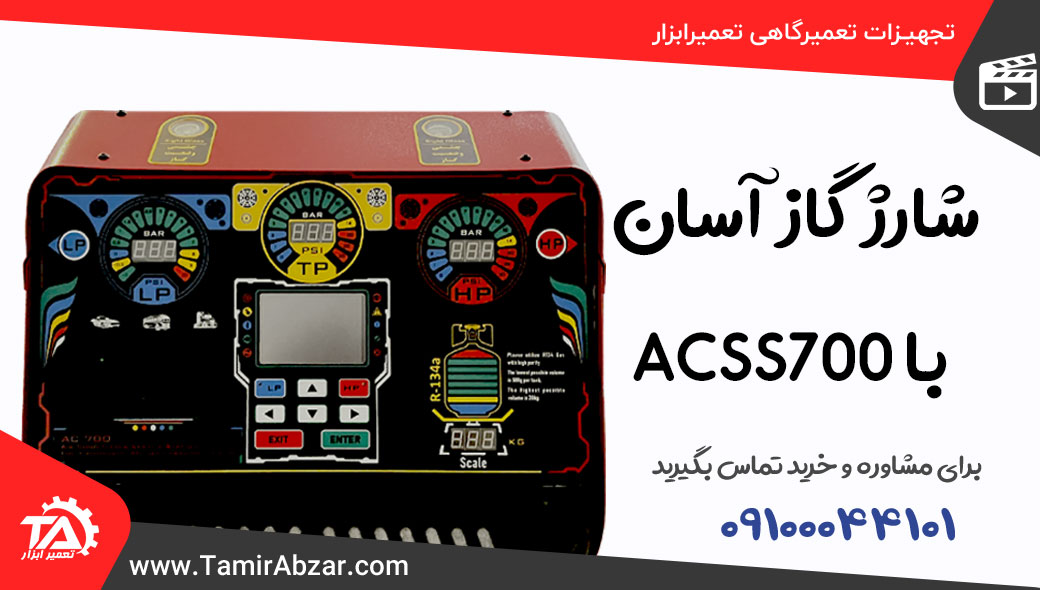

جدیدترین دستگاه شارژ گاز کولر اتوماتیک ایرانی الکتروصنعت مدل ACSS700 و ACSS700 پلاس

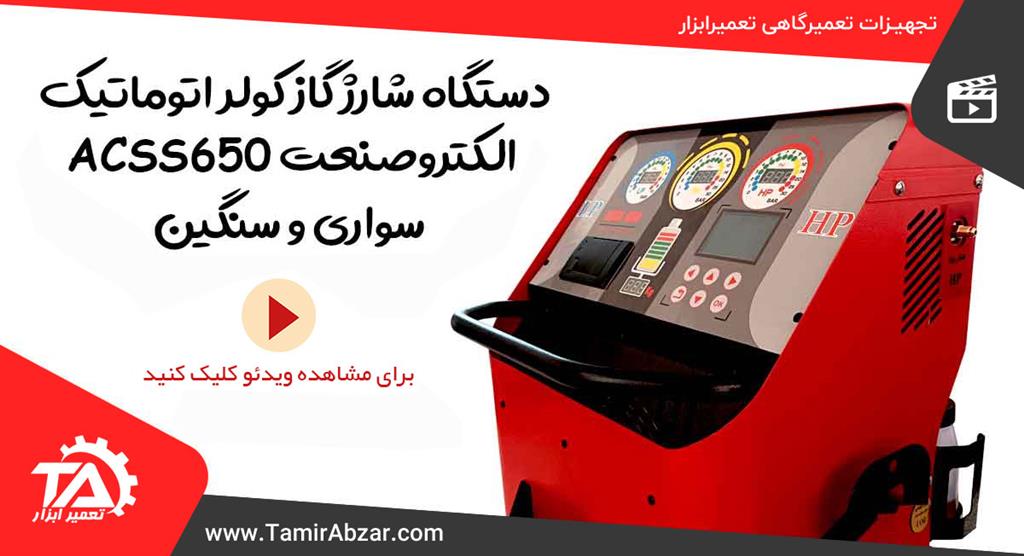

دستگاه شارژ گاز کولر ایرانی الکتروصنعت در مدل ACSS650 دستی به همراه بانک اطلاعاتی میزان گاز و روغن مورد نیاز برای کلیه خودروها و درصد بازیافت 99 تا -1 بار با قابلیت تنظیم فشار اتوماتیک برای افزایش سرعت جداسازی روغن قدیمی است . شرکت الکتروصنعت با ارائه خدمات پس از فروش دوساله این دستگاه شما مشتریان عزیز را در راستایی استفاده بهینه از این دستگاه یاری می نماید . در ادامه به برخی از مشخصات شارژ گاز کولر الکتروصنعت اشاره می کنیم .

ابعاد	کارتن : 120 در 63 در 70 سانتیمتر ،  دستگاه : 107 در 63 در 58 سانتیمتر
برق مصرفی	220 ولت AC ، 50 یا 60 هرتز ، تکفاز ، 4KW
کمپرسور	امبراکو یک چهارم
پمپ وکیوم	ولو 115
ظرفیت مخزن ریکاوری گاز	22 کیلوگرم
سرعت بازیافت متوسط گاز کولراز طریق نازل شارژ و ساکشن	50 گرم در دقیقه
توان پمپ وکیوم	60 لیتر در دقیقه
دقت ترازوی مخزن گاز	+- 7 گرم
دقت ترازوی مخزن روغن	+- 3 گرم
ظرفیت مخزن روغن جدید	240 میلی لیتر
سرعت شارژ گاز	2 گرم در دقیقه
ماکزیمم فشار	20 بار
صفحه نمایش	LCD 3.5 inch TFT لمسی و رنگی
پرینتر	حرارتی
یادآوری سرویس دوره ای	دارد

وارد منوی شارژ دستگاه شارژ گاز کولر الکتروصنعت می‌شیم، فرقی نمی‌کنه که مسیر ال‌پی باشه یا اچ‌پی باشه، در هر صورت دستگاه شارژ گاز کولر الکتروصنعت گاز رو از مخزن می‌کشه و وارد مخزن خودش می‌کنه. تو این منو الان که مشاهده می‌کنید تک‌تک ورودی‌های دستگاه شارژ گاز کولر الکتروصنعت ضربدر داره، دلیل داره اینکه چون فشار گیج‌های ما صفره و هیچ گازی پشت مدار نیست، برای همین تمام مسیرهای ما ضربدر زده شده و قابل انجام نیست.

تو همین منو ما مقدار داریم، یعنی شما یه موقعی هست می‌خوایم فقط از این کپسول یک کیلو، دو کیلو گاز بکشیم، وارد منوی مقدار می‌شین، وزن گاز رو بر حسب گرم می‌زنین؛ یعنی اگر می‌خواین یک کیلو گاز بزنین باید ۱۰۰۰ گرم بزنین و اوکی. برای ۱۰۰۰ گرم تایید می‌شه، دستگاه شارژ گاز کولر الکتروصنعت میاد یک کیلو گاز برای شما می‌کشه و کل مراحل رو متوقف می‌کنه.

حالا تو همین منو وقتی ما شیر مخزن رو باز کنیم، مسیر سرما مخزن ما به فشار بالای دستگاه شارژ گاز کولر الکتروصنعت وصله و وقتی که شیر باز شد، دستگاه شارژ گاز کولر الکتروصنعت اتوماتیک‌وار مسیر سرما رو وصل می‌کنه. اچ‌پی ما رو تیکه سبز داد که قابل انجامه و وقتی ما روی اچ‌پی کلیک کنیم شروع می‌کنه برای کشیدن.

بعد حالا تو همین منو زمان ریکاوری، فشار مخزن شما به همین گیج تی‌پی شماست، دمای مخزن، وزن مخزن، مقدار گازی که کشیده شده و مقدار گازی که باید کشیده بشه.

بعد تو این چشمی، وضعیت گاز شما، رد شدن مایع و گاز رو کامل از اینجا مشاهده می‌کنید که وارد مخزن دستگاه شارژ گاز کولر الکتروصنعت می‌شه.

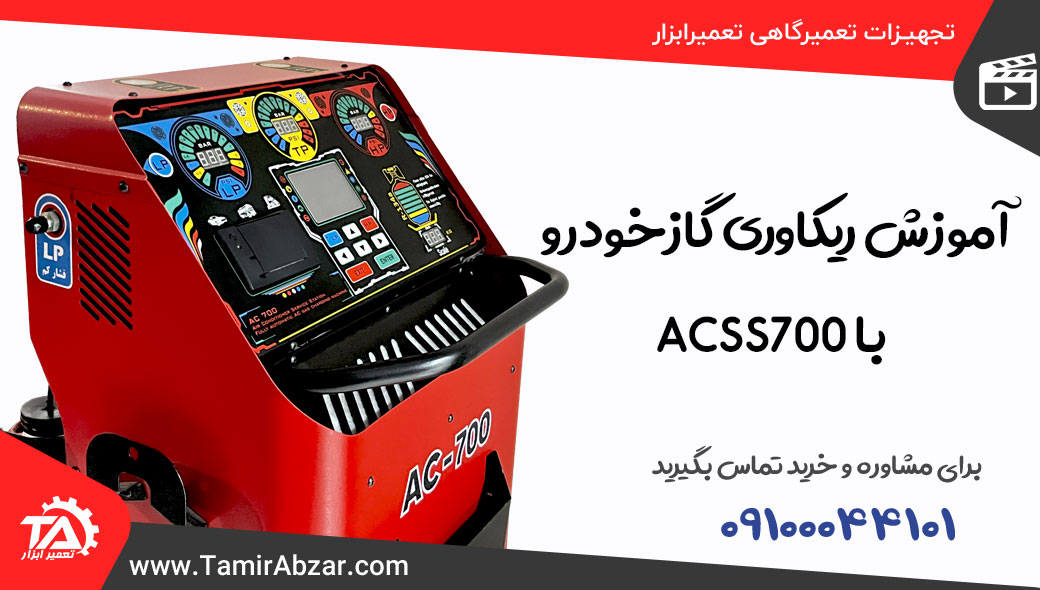

در ادامه کلیپ آموزشی منوی مکش رو باز داریم  : ریکاوری وکیوم و تخلیه روغن .
وقتی وارد منو ریکاوری می شیم اگه فشار پشت گیج ها بالا باشه حالا هر کدوم از گیج ها که شما وصل کرده باشید رو ماشین همون مسیر برای ما فعاله الان روی این ماشین هر دوتا شیلنگ وصله و مسیر LP و HP برای ما جایز هستش که گاز رو از ماشین بکشیم ، وقتی وارد وکیوم می شیم روی گزینه وکیوم میزنیم چون که فشار پشت هر دوتا گیج هست پس اول باید ریکاوری انجام بشه کل گاز توی ماشین کشیده بشه و بعد منوی وکیوم و خلا ماشین انجام بشه . منوی بعدی منوی تخلیه روغن هست حالا ناگفته نمونه بعد ریکاوری بعد هر دفعه که ریکاوری شما انجام می دید تخلیه روغن به صورت اتوماتیک انجام می شه اینجا تخلیه روغن برای این استفاده شده که شما وقتی دستگاه و بعد یه فصل استفاده می ذارید کنار و فصل جدیدی رو می خواین شروع کنید حالا توی محفظه ی جدا کننده ی گاز از روغن ما خود دستگاه یه سری روغن ته نشین میشه برای فصل جدیدتون حالا نیازه که شما تخلیه روغن رو بزنید که روغن ته نشین شده دستگاه تخلیه بشه .

در ادامه توضیحات دستگاه شارژ گاز کولر اتوماتیک ایرانی الکتروصنعت به توضیحاتی در خصوص برخی از لغات پرکاربرد در این دستگاه می پردازیم :

• ریکاوری گاز کولر : بازیافت و تصفیه گاز کولر خودرو و تزریق آن به مخزن ریکاوری دستگاه
• وکیوم : مکش هوا و ذرات معلق از سیستم کولر خودرو و ایجاد خلاء برای تست نشتی اتوماتیک
• تزریق روغن : تزریق روغن به سیستم کولر ( کمپرسور کولر ) خودرو ( تزریق مواد نشت یاب را نیز به صورت دستی و اتوماتیک می توان انجام داد )
• حالت اتوماتیک : ریکاوری ، تست نشتی و تزریق روغن و گاز را به صورت کاملا اتوماتیک انجام داده و پس از اتمام اطلاعات کارکرد دستگاه را از طریق پرینتر به اطلاع کاربر می رساند
• تست نشتی : تزریق فسفر با فشار بالا به سیستم کولر خودرو برای پیدا کردن محل نشتی در مدار کولر

از اجزای دستگاه شارژ گاز می توان به موارد زیر اشاره کرد :

1. دریچه فشار پایین LP
2. دریچه فشار بالا HP
3. گیج فشار بالا HP
4. گیج فشار پایین LP
5. گیج فشار مخزن TP
6. نمایشگر وزن کپسول دستگاه
7. نمایشگر لمسی
8. کلید های پیمایشی منوی دستگاه
9. پرینتر شرح عملکرد دستگاه
10. دو عدد کوپلینگ
11. شیلنگ های شارژآبی و قرمز

دستگاه شارژ گاز کولر الکتروصنعت می تواند عملیات ریکاوری ، نشت یابی ، تفکیک و تزریق روغن را هم به صورت دستی و هم به صورت اتوماتیک انجام دهد . همچنین شما می توانید در زمان تزریق گاز یا روغن میزان گاز مورد نیاز را به صورت دستی و هم از دیتابیس اطلاعات دستگاه شارژ گاز الکتروصنعت انتخاب کنید ( در دیتابیس دستگاه میزان گاز و روغن استاندارد مورد نیاز هر خودرو ثبت شده است ) که این دیتابیس از طریق نرم افزار تحت اندروید قابل بروزرسانی می باشد .

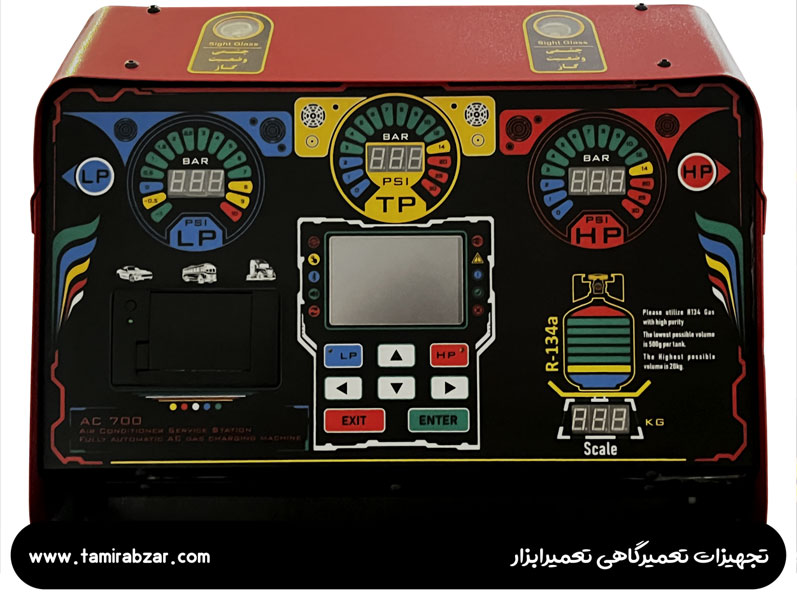

شارژ گاز کولر الکتروصنعت در نمای ظاهری دارای گیج دیجیتال فشار پایین ، گیج دیجیتال فشار بالا ، گیج فشار مخزن ، ترازوی دیجیتال ، پرینتر ، صفحه نمایش می باشد .

شروع به کار با شارژگاز کولر الکتروصنعت

1. جهت شروع کار با دستگاه ابتدا باید پیچ های ترازوی دستگاه را باز کنید
2. دو شیر کپسول با رنگ های آبی و فرمز را باز کنید

نصب شیلنگ شارژ گاز کولر

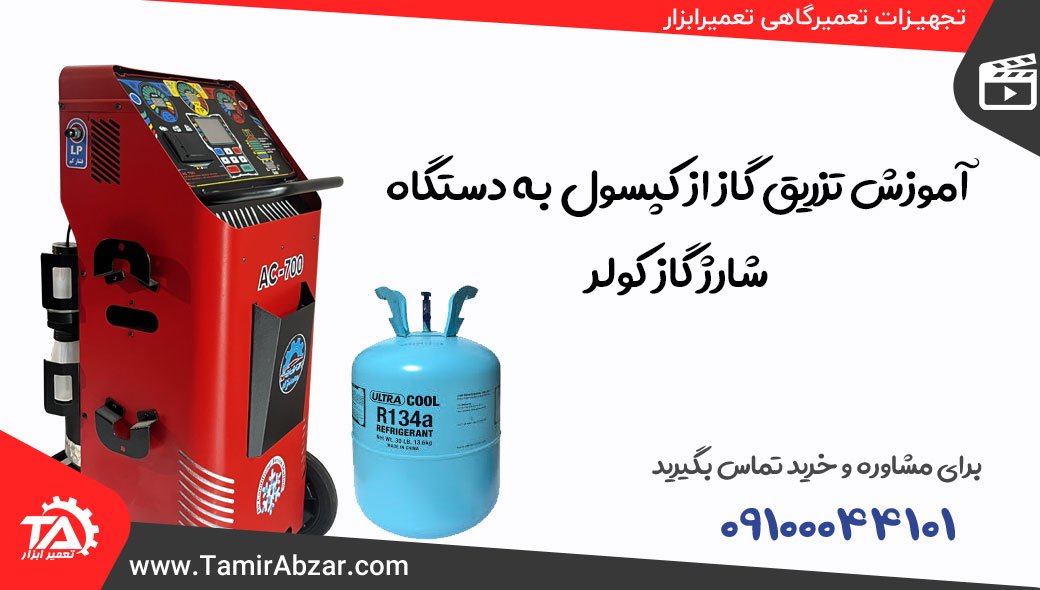

مخزن دستگاه را با گاز ممبران تا نیمه پر کنید ، دستگاه شارژ گاز به خاطر حمل و نقل در مسیرهای طولانی با یک مقدار گاز اندک به خریدار تحویل می شود . لازم است که خریدار برای شروع به کار با دستگاه مخزن گاز و بطری روغن را پر نمایید .جهت پر کردن مخزن شارژ گاز الکتروصنعت ابتدا باید یک مخزن پر از گاز ممبران ( گاز کولر R134 ) تهیه کنید . سپس با استفاده از دو شیلنگ آبی و قرمز دستگاه را به یکی از ورودی های پرفشار (HP) و یا کم فشار (LP) متصل کنید .

هواگیری شیلنگ متصل به مخزن تا دستگاه شارژ گاز

در منوی دستگاه در حالتی که شیر مربوط به مخزن ممبران بسته است وارد گزینه وکیوم شده و با توجه به شیر انتخابی فشار بالا HP و فشار پایین LP گزینه مورد نظر را انتخاب کنید . در این حالت گیج فشار Hp یا Lp باید منفی باشد . سپس با انتخاب گزینه برگشت از منوی وکیوم خارج شوید در این حالت هوای شیلنگ بین مخزن ممبران و دستگاه تخلیه شده است و با باز کردن شیر مخزن فشار منفی گیج و مسیر انتخابی بالا می رود .

شارژ مخزن دستگاه شارژ گاز کولر الکتروصنعت ACSS650

در این مرحله می بایست شیر مخزن پر از ممبران را باز کنید ، مشاهده می کنید که فشار روی گیج انتخابی بالا می رود ( این فشار با توجه به میزان گاز موجود در مخزن ممبران بالا می رود ) در دستگاه شارژ گاز از منوی اصلی گزینه ریکاوری را انتخاب می کنید و با توجه به شیر انتخابی مسیر را با HP و LP مشخص می کنیم بدین ترتیب گاز وارد مخزن دستگاه می شود چشمی پشت دستگاه عملیات مایع شدن گاز و انتقال به مخزن دستگاه را نشان می دهد . با این روش می توان هر میزان گاز مورد نیاز را بر حسب کیلوگرم به داخل دستگاه شارژ کرد که میزان فشار را از طریق گیج TP و میزان وزن را از طریق درجه روی دستگاه نمایش می دهد .

نکته : برای اینکه عملیات شارژ مخزن دستگاه به پایان برسد باید شیر مخزن گاز ممبران را ببندید

شارژ روغن دستگاه شارژ گاز ACSS650 الکتروصنعت

این مخزن حاوی روغن تمیز برای تزریق به خودرو می باشد که جهت شارژ مخزن روغن باید ابتدا مخزن دستگاه را از جای مخصوص به خود جدا کرده و سپس درب آن را باز کنید و پس از پر کردن روغن آن را به آرامی در جای خود قرار دهید تا آسیبی به ترازوی روغن دستگاه وارد نشود .
